●概述

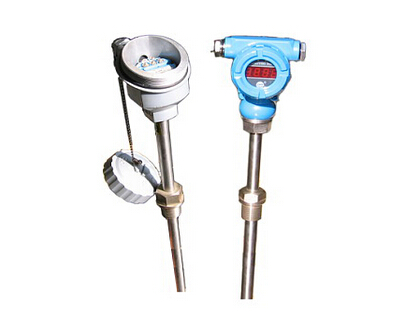

一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
|
|||||||||||||||||||||||||||||||||
●选型方法
|
型号
|
类别
|
感温元件
材料 |
现场显示
|
安装固定
方式 |
接线盒
形式 |
保护管直径
|
隔爆标志
|
内芯结构
|
保护管特征
|
说 明
|
|
SK-SBW
|
温度变送器
|
|||||||||
|
R
|
热电偶
|
|||||||||
|
Z
|
热电阻
|
|||||||||
|
M
|
镍铬硅-镍铬{ N }
|
|||||||||
|
N
|
镍铬-镍硅 { K }
|
|||||||||
|
E
|
镍铬-铜镍 { E }
|
|||||||||
|
F
|
铁-铜镍{ J }
|
|||||||||
|
C
|
铜-铜镍{ T }
|
|||||||||
|
P
|
铂 {Pt100}
|
|||||||||
|
C
|
铜 {Cu50}
|
|||||||||
|
Y
|
现场液晶显示
|
|||||||||
|
1
|
无固定装置
|
|||||||||
|
2
|
固定螺纹
|
|||||||||
|
3
|
活动法兰
|
|||||||||
|
4
|
固定法兰
|
|||||||||
|
5
|
活络管接头式
|
|||||||||
|
6
|
固定螺纹锥形式
|
|||||||||
|
7
|
直形管接头式
|
|||||||||
|
8
|
固定螺纹管接头式
|
|||||||||
|
9
|
活动螺纹管接头式
|
|||||||||
|
2
|
防喷式
|
|||||||||
|
3
|
防水式
|
|||||||||
|
4
|
防爆式
|
|||||||||
|
0
|
Ф16
|
|||||||||
|
1
|
Ф12
|
|||||||||
|
2
|
Ф16高铝质管
|
|||||||||
|
3
|
Ф20高铝质管
|
|||||||||
|
B
|
隔爆
|
|||||||||
|
无
|
普通元件
|
|||||||||
|
K
|
铠装元件
|
|||||||||
|
F
|
防腐型
|
|||||||||
|
N
|
耐磨型
|
|||||||||
|
SK-SBW
|
R
|
N
|
Y
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型号选型
|
一体化温度变送器系列产品有：数显一体化温度变送器、带HART协议一体化温度变送器、热电偶一体化温度变送器、热电阻一体化温度变送器、智能温度变送器等。
